浇注系统的设计与模具的寿命长度有着紧密的联系，首先，根据所用的模具材料种类，结构特点，技术要求和平均壁厚，确定压铸生产的工艺参数，然后，根据产品的重量计算出进料口的面积，接下来，才能进行浇注系统的设计 麻花豆传媒剧国产免费MV。

工艺参数的确定非常重要，如果光凭感觉决定进料口的面积 久久国产精品成人影院，就很可能出现只有在很高的速度下才能打满产品的情况，对于流动性相对差一些的材料，如果内浇口面积不做相应的改变，那么，就只能通过调整工艺参数来解决产品的缺陷。

1.温度与浇注系统

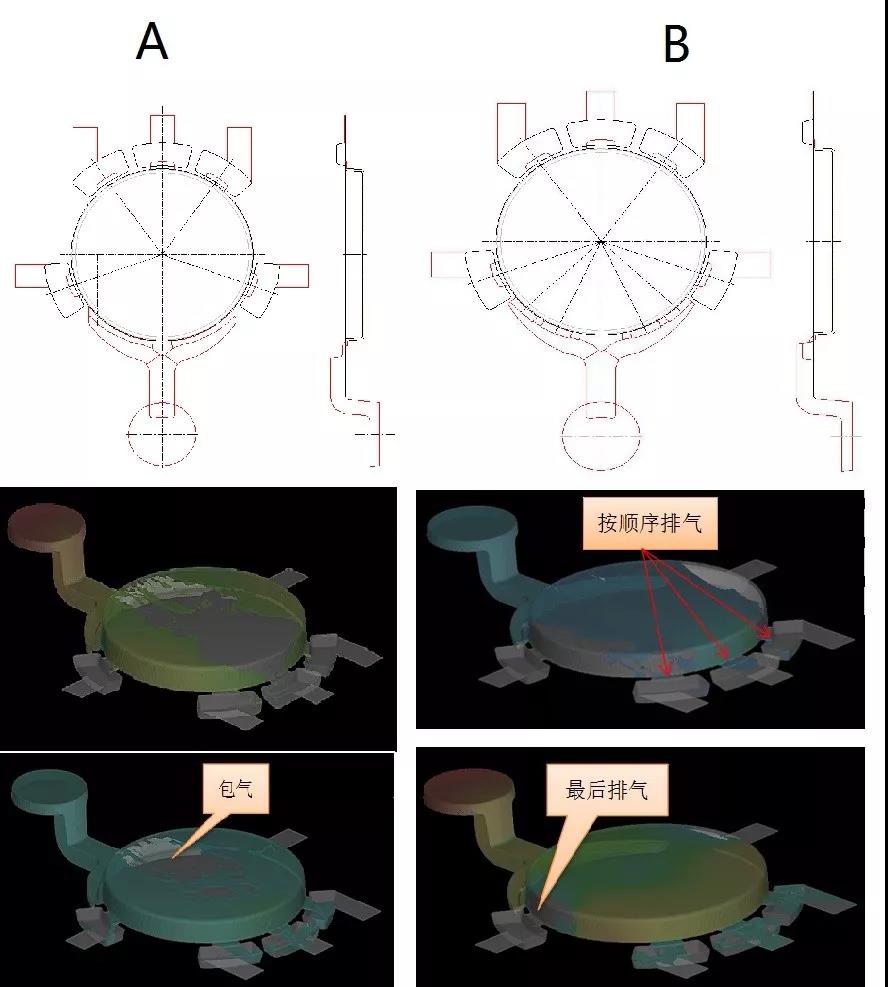

温度是工艺参数的决定因素之一，如上图A和B所示，进料口的宽度和厚度完全一样 2019中文字幕在线观看视频，但是填充的效果却完全不同，图A的填充是由外而内，导致流速提高增加产生的热量，因为模具表面温度的大幅提高，热强度性能下降。

图B的填充就不会出现这样的情况，因为图B的材料升温会比图A低 人妻精品久久一区二区av，工作环境好，出现冲蚀的几率就会更少，模具寿命更长。

2.模具的加温与冷却

模具的加温

目前，模具预热的方法主要有三种，填充加热，燃气加热 99久久久国产精品免费牛牛四川，油温加热，虽然三种都可以达到升温的目的，但对材料的影响却有很大的不同。

填充加热是通过慢速低压的填充，把料液的热量直接传到模具表面，压铸铝合金料液的温度，一般是在630℃-650℃，模具表面从室温一下子接受这样温度的热量，会导致表面热膨胀及内部温差造成的应力很大 久久精品成人一区二区三区蜜臀。

燃气加热是通过燃烧煤气加热 在线成人www免费观看视频，虽然热量也是从外往里传，但有一个逐步加温的过程，所产生的应力也不会那么大。

油温加热是通过把高温油输进加热，热量从里往外传要经过较长的时间 国产黄色视频在线播放，这样产生的应力也会很小。

模具的冷却

冷却水路或油路通过模具内部运行的水或油把热量带走，使得表面降温逐步完成，只要注意不让冷却通道离尖锐，棱角或型位太近，就不会有多大的问题 亚洲V无码V在线影院。

涂料冷却的主要作用是使模具表面有一层保护膜 男女晚上黄羞羞视频播放，防止粘膜，填充后马上大量喷涂就是大大的不妥，因为那就是对材料进行淬火，有的还专门在分流锥和流道多喷几下，因为他们认为这里的温度最高，所以要喷多几下，保证温度能够降下来，其实，由于分流锥和流道是处于模具的下方，上方的涂液都要经过下方流走，所以这样的“重点关照”，反而有可能低于你的希望值。

改善结构与浇注系统的设计，采用最有利的加热或冷却方法，就是为了防止模具失效的过早出现。否则，就算最好质量的钢材，都会因为超出其韧性与强度的极限而严重缩短模具的寿命。

点击精彩视频

服务热线｜0757-2332 2638

网址｜http://kuaiketuwen.com

地址｜广东省佛山市顺德区陈村镇石洲工业区32号
